スーパーロックシリンダー（増圧装置内蔵型シリンダー）

【日本・USA特許取得済み】

機能

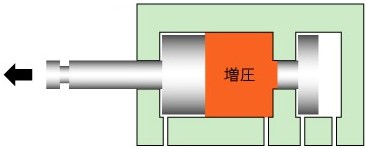

シリンダーの内圧を連結された増圧装置により増圧し、シリンダーの押し力（保持力）を高め、負荷に対するロッドの戻り量を極限まで抑えます。

スーパーロックシリンダーを使用すると・・・

クサビレスによる型費低減が可能です。
クサビシリンダーが不要になり、金型の小型化・軽量化が可能です。
中子の戻りを抑え、バリの発生・寸法不良を防ぎます。
実績では戻り量を１００分の３ミリ以下に抑えられます。
環境保全に役立ちます。
クサビシリンダーが不要になる為、サイクルタイムが短縮され
作動油の使用量・電力消費量を節約できます。
そして何より金属資源の使用量が削減できます。

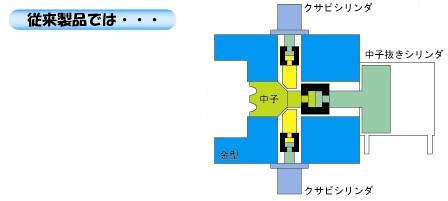

従来の金型では左図の様なクサビ構造を用いて中子のバック止めを行っていました

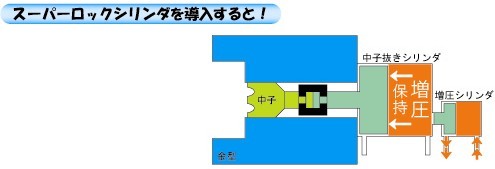

スーパーロックシリンダーを導入すると

シリンダー単体で保持できる為、金型構造の簡素化が可能になります
