Standard model

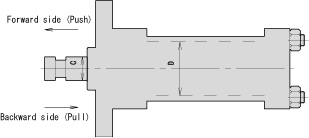

Single rod type cylinder
Cylinder bore D (mm) |
Rod diameter C (mm) |
Theoretical output(N) | |||||||
7MPa | 10MPa | 14MPa | 14.7MPa | ||||||
Push | Pull | Push | Pull | Push | Pull | Push | Pull | ||
20 | 14 | 2,199 | 1,122 | 3,142 | 1,602 | 4,398 | 2,243 | 4,618 | 2,355 |
30 | 18 | 4,948 | 3,167 | 7,069 | 4,524 | 9,896 | 6,333 | 10,391 | 6,650 |
40 | 18 | 8,796 | 7,015 | 12,566 | 10,022 | 17,593 | 14,030 | 18,473 | 14,732 |
50 | 22.4 | 13,744 | 10,986 | 19,635 | 15,694 | 27,489 | 21,972 | 28,863 | 23,070 |
63 | 28 | 21,821 | 17,510 | 31,172 | 25,015 | 43,641 | 35,021 | 45,823 | 36,772 |
70 | 31.5 | 26,939 | 21,484 | 38,485 | 30,691 | 53,878 | 42,968 | 56,572 | 45,116 |
80 | 35.5 | 35,186 | 28,257 | 50,265 | 40,367 | 70,372 | 56,514 | 73,890 | 59,340 |
90 | 40 | 44,532 | 35,736 | 63,617 | 51,051 | 89,064 | 71,471 | 93,517 | 75,045 |
100 | 45 | 54,978 | 43,845 | 78,540 | 62,635 | 109,956 | 87,690 | 115,454 | 92,074 |
110 | 50 | 66,523 | 52,779 | 95,033 | 75,398 | 133,046 | 105,557 | 139,699 | 110,835 |
125 | 56 | 85,903 | 68,662 | 122,718 | 98,088 | 171,806 | 137,324 | 180,396 | 144,190 |
140 | 63 | 107,757 | 85,936 | 153,938 | 122,766 | 215,513 | 171,872 | 226,289 | 180,465 |
150 | 67 | 123,700 | 99,021 | 176,715 | 141,458 | 247,400 | 198,041 | 259,770 | 207,943 |
160 | 70 | 140,743 | 113,804 | 201,062 | 162,577 | 281,487 | 227,608 | 295,561 | 238,989 |
180 | 80 | 178,128 | 142,942 | 254,469 | 204,203 | 356,257 | 285,885 | 374,069 | 300,179 |
200 | 90 | 219,911 | 175,379 | 314,159 | 250,542 | 439,823 | 350,759 | 461,814 | 368,297 |
Double rod cylinder *
Cylinder bore D (mm) |
Rod diameter C (mm) |
Theoretical output(N) | |||||||
7MPa | 10MPa | 14MPa | 14,7MPa | ||||||
Push | Pull | Push | Pull | Push | Pull | Push | Pull | ||
20 | 14 | 1,649 | 1,122 | 2,356 | 1,602 | 3,299 | 2,243 | 3,464 | 2,355 |
30 | 18 | 4,398 | 3,167 | 6,283 | 4,524 | 8,796 | 6,333 | 9,236 | 6,650 |
40 | 18 | 7,015 | 7,015 | 10,022 | 10,022 | 14,030 | 14,030 | 14,732 | 14,732 |
50 | 22.4 | 10,986 | 10,986 | 15,694 | 15,694 | 21,972 | 21,972 | 23,070 | 23,070 |
63 | 28 | 20,039 | 17,510 | 28,628 | 25,015 | 40,079 | 35,021 | 42,083 | 36,772 |
70 | 31.5 | 25,158 | 21,484 | 35,940 | 30,691 | 50,316 | 42,968 | 52,832 | 45,116 |
80 | 35.5 | 33,405 | 28,257 | 47,721 | 40,367 | 66,809 | 56,514 | 70,150 | 59,340 |
90 | 40 | 42,751 | 35,736 | 61,073 | 51,051 | 85,502 | 71,471 | 89,777 | 75,045 |
100 | 45 | 53,197 | 43,845 | 75,995 | 62,635 | 106,393 | 87,690 | 111,713 | 92,074 |
110 | 50 | 64,742 | 52,779 | 92,488 | 75,398 | 129,484 | 105,557 | 135,958 | 110,835 |
125 | 56 | 84,122 | 68,662 | 120,174 | 98,088 | 168,243 | 137,324 | 176,655 | 144,190 |
140 | 63 | 105,975 | 85,936 | 151,393 | 122,766 | 211,951 | 171,872 | 222,548 | 180,465 |
150 | 67 | 121,919 | 99,021 | 174,170 | 141,458 | 243,838 | 198,041 | 256,030 | 207,943 |
160 | 70 | 138,962 | 113,804 | 198,517 | 162,577 | 277,924 | 227,608 | 291,820 | 238,989 |
180 | 80 | 176,347 | 142,942 | 251,924 | 204,203 | 352,694 | 285,885 | 370,329 | 300,179 |
200 | 90 | 218,130 | 175,379 | 311,615 | 250,542 | 436,260 | 350,759 | 458,073 | 368,297 |
1kN102kgf
*Diameter of double rod type is calculated by 18.(But cylinder bore is 20.30 is 10.50 is 22.4)Besides, it will be partly different depending on model.
When you select cylinder,please select cylinder size with reserving capacity by taking into account of pressure loss. |
