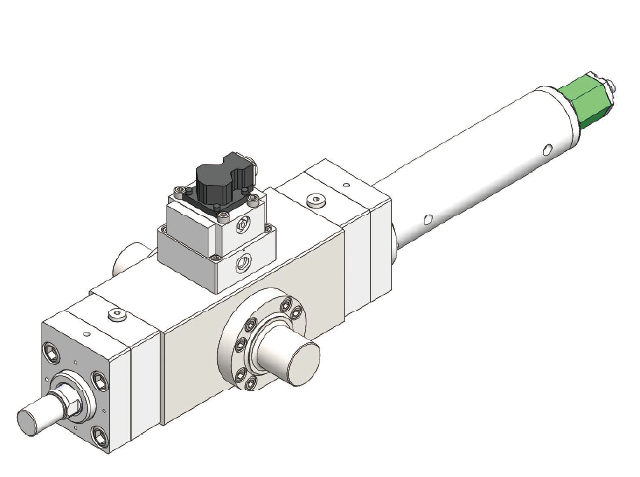

サーボ弁用シリンダー(SV型)
サーボ弁の制御に特化したバルブ直結型シリンダ
- ストロークセンサを内蔵、圧力センサ取付ポートを標準で備え、簡単に油圧サーボシステム(位置、圧力、荷重制御)を構築できます。
- サーボ弁直結のため配管が最小限となり、高い制御性と低い油漏れリスクを実現しました。
バルブメーカー問わず取付可能
- ISO10372及びJIS B 8355(ISO4401)規格の取付面のバルブに標準対応しているため、サブプレートを介して国内外のバルブメーカー問わず取付が可能です。
シリンダ選定が容易に
- Φ50～Φ160まで弊社標準規格品としてラインナップしておりますので、仕様、外形寸法についてはカタログにてご確認いただけます。
- 特注対応の場合、弊社標準品をもとに設計いたしますので、素早い図面提出対応が可能です。システムの設計工数downに貢献します。
シリンダ形状
取付方法はFA型、FB型、トラニオン型、フート型を標準規格としてラインナップしております。
その他形状についても製作いたしますので、お問い合わせください。

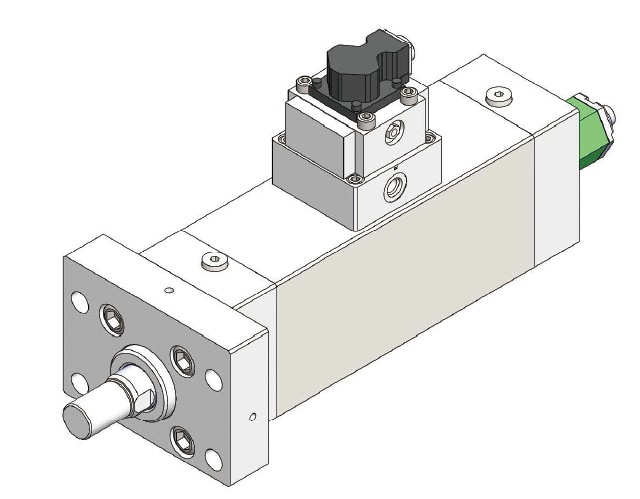

 FA型 |

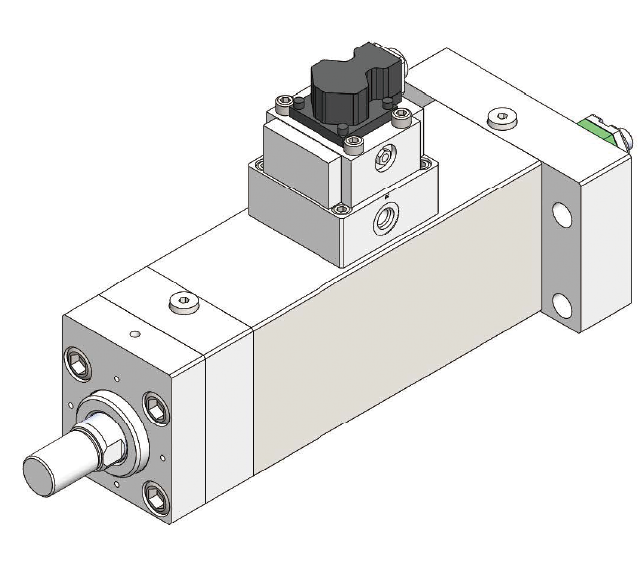

 FB型 |
 トラニオン型（Wロッド型） |

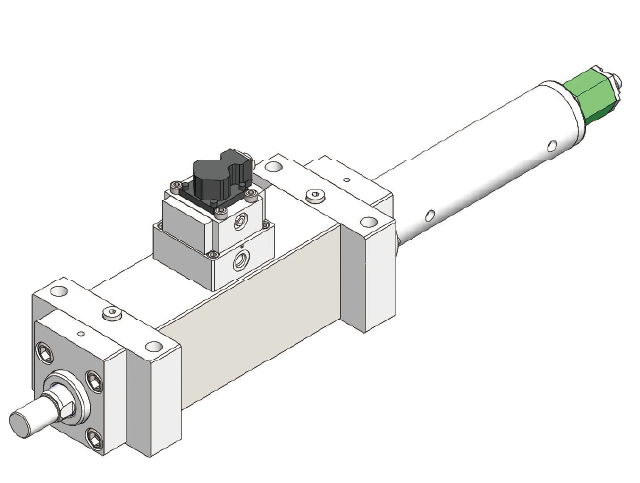

 フート型（Wロッド型） |

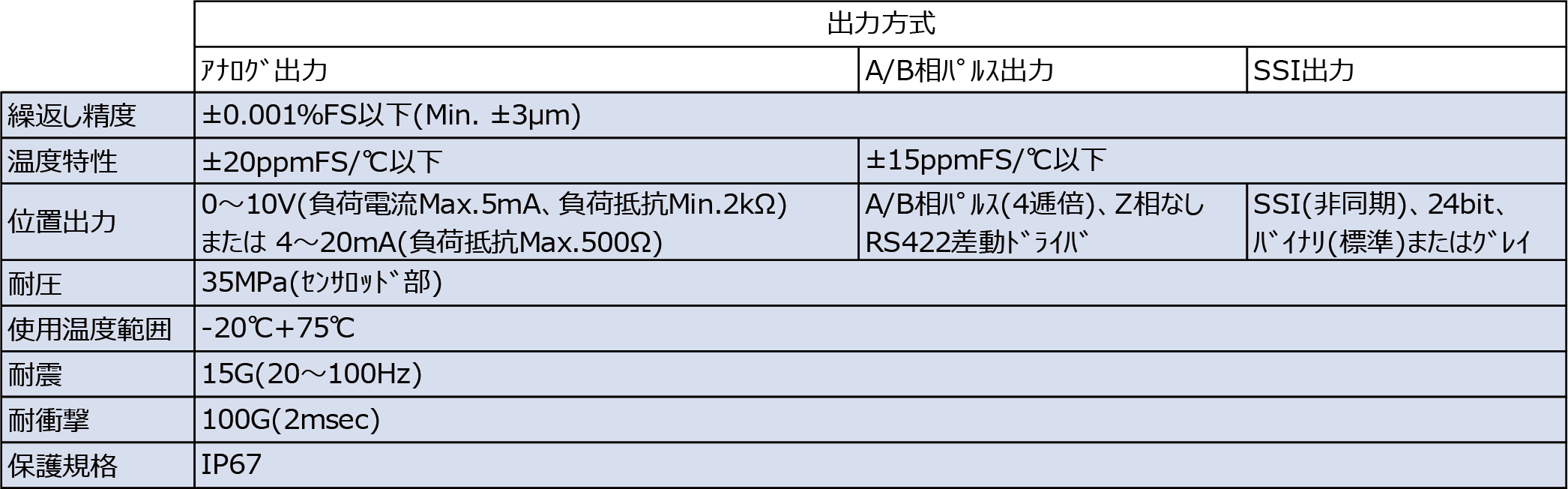

ストロークセンサ
磁歪式の変位センサを標準で搭載しております。
その他のセンサを搭載したい場合はお問い合わせください。

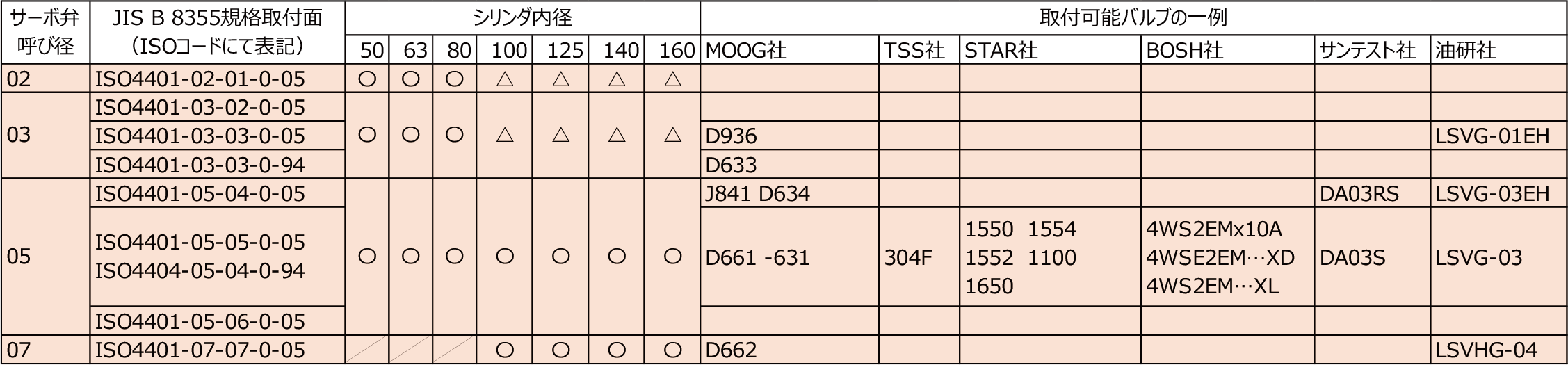

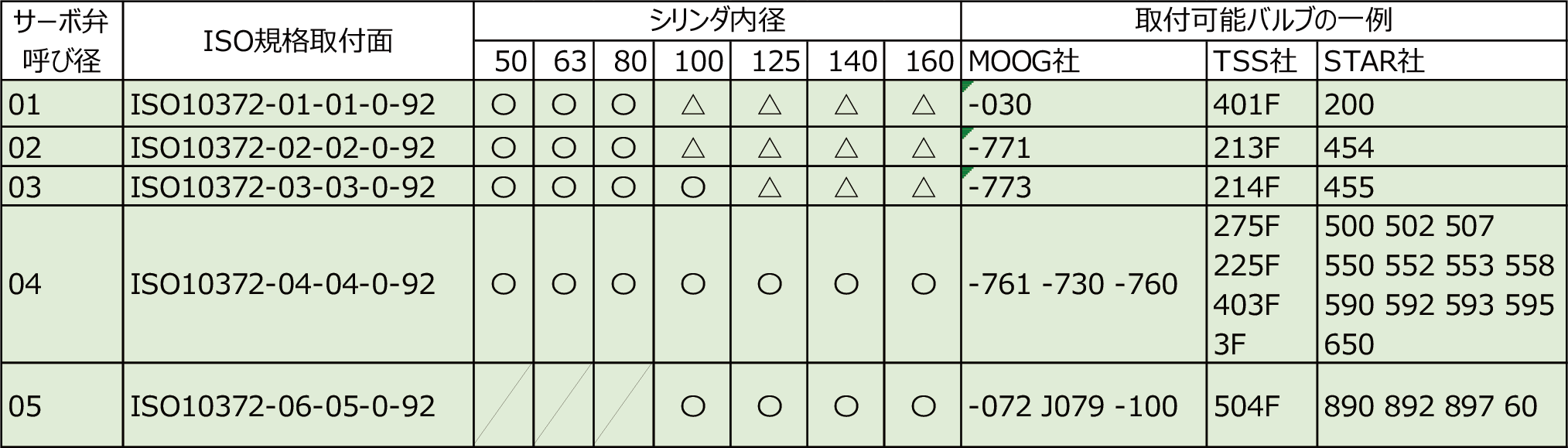

サーボ弁設置可能シリンダ一覧表
一覧表に記載していないメーカー、型式のバルブ用のシリンダについても製作いたしますので、お問い合わせください。

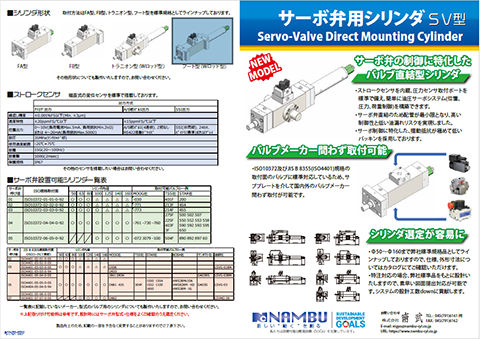

リーフレットダウンロード
