EXS型理論出力表

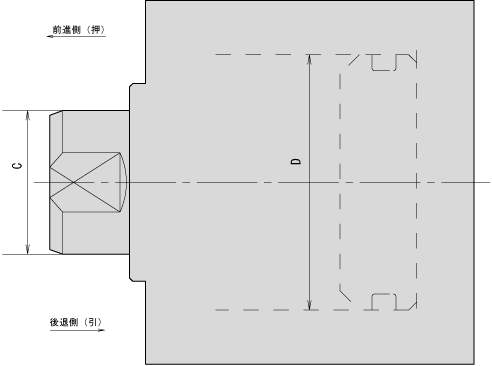

片軸シリンダー

シリンダー 内径D (mm)	ロッド 径C (mm)	理論出力 (N)
		7MPa		10MPa		13.7MPa
		押し	引き	押し	引き	押し	引き
30	18	4,948	3,167	7,069	4,524	9,684	6,198
40	22.4	8,796	6,038	12,566	8,626	17,216	11,817
50	28	13,744	9,434	19,635	13,477	26,900	18,464
63	35.5	21,821	14,892	31,172	21,274	42,706	29,146
70	40	26,939	18,143	38,485	25,918	52,724	35,508
80	45	35,186	24,053	50,265	34,361	68,864	47,075

1kN≒102kgf シリンダー選定の際は圧力損失等を考慮の上、余裕を持ったシリンダーサイズをお選び下さい。
