QS型理論出力表

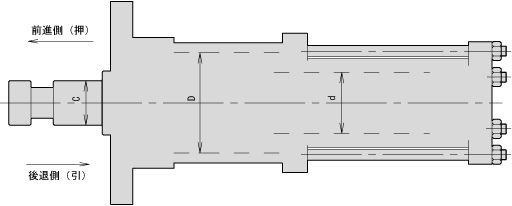

片軸シリンダー

シリンダー 内径D (mm)		ロッド 径C (mm)	理論出力 (N)
			7MPa			10MPa			14MPa			14.7MPa
D	d	C	押	D引	d引	押	D引	d引	押	D引	d引	押	D引	d引
100	63	45	21,821	43,845	10,688	31,172	62,636	15,268	43,641	87,690	21,375	45,824	92,074	22,444
110	70	50	26,939	52,779	13,195	38,485	75,398	18,850	53,878	105,558	26,389	56,572	110,835	27,709
125	80	56	35,186	68,662	17,945	50,265	98,088	25,635	70,372	137,324	35,890	73,890	144,190	37,684
140	90	63	44,532	85,936	22,711	63,617	122,766	32,445	89,064	171,872	45,423	93,517	180,465	47,694
150	90	67	44,532	99,021	19,853	63,617	141,458	28,361	89,064	198,041	39,705	93,517	207,943	41,690
160	100	70	54,978	113,804	28,039	78,540	162,577	40,055	109,956	227,608	56,077	115,454	238,989	58,881
180	110	80	66,523	142,942	31,337	95,033	204,204	44,768	133,046	285,885	62,675	139,699	300,179	65,809
200	125	90	85,903	175,379	41,371	122,718	250,542	59,101	171,806	350,759	82,742	180,396	368,297	86,879
220	140	100	107,757	211,115	52,779	153,938	301,593	75,398	215,513	422,230	105,558	226,289	443,342	110,835
250	150	110	123,700	277,088	57,177	176,715	395,841	81,681	247,400	554,177	114,354	259,770	581,886	120,072
280	180	120	178,128	351,858	98,960	254,469	502,655	141,372	356,257	703,717	197,920	374,069	738,903	207,816
300	180	130	178,128	401,888	85,216	254,469	574,126	121,737	356,257	803,776	170,431	374,069	843,965	178,953

1kN≒102kgf シリンダー選定の際は圧力損失等を考慮の上、余裕を持ったシリンダーサイズをお選び下さい。
